Стоимость производства:

от 400 000 руб.

Предназначение нефтегазосепараторов заключается в первичном разделении газов и жидкостей. Устройства обеспечивают дегазацию потока нефти в ходе добычи и отделения из него попутного газа. Различные промышленные установки и сооружения также оборудованы данными аппаратами, осуществляющими очистку нефти. Отличительная черта нефтяных газовых сепараторов – работа с преимущественно жидкими средами с низким содержанием газа.

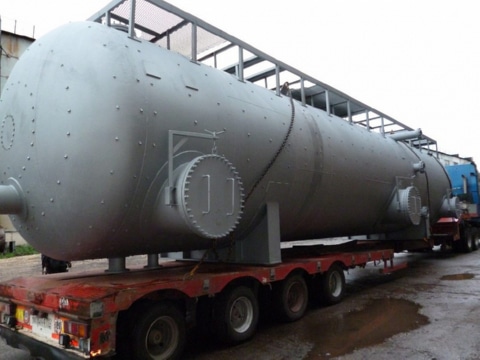

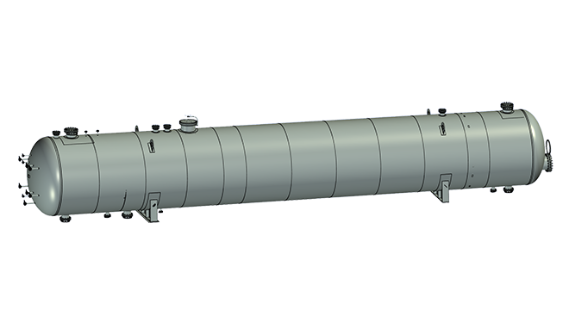

Оборудование представляет собой цилиндр из металла, расположенный в горизонтальном положении и имеющий приваренные днище в форму эллипсов. Первичное разделение потока жидкости выполняется при помощи уголкового отбойника. Подача и выход жидкости из нефтяного сепаратора осуществляются системой штуцеров (в разных режимах работы). Для обеспечения равномерной скорости нефтегазосепаратор оснащен специальной вертикальной перегородкой, которая изготовлена из просечно-вытяжных листов. Чтобы внутри цилиндра не образовывалась пена, агрегат оборудован насадкой. Для очистки газа в нем установлен струнный каплеуловитель. Для регулирования процесса устройство имеет аппаратуру управления и контрольно-измерительные приборы. Все сепараторы размещаются на рамной конструкции, служащей для транспортировке на автоприцепе.

ООО Химмаш изготавливает газовые сепараторы для работы в различных температурных условиях. Техника успешно эксплуатируется в диапазоне от - 60 С до +40 С при условном давлении рабочей среды от 0,4 до 5,7 МПа. Нефтегазосепараторы, изготовленные для эксплуатации в экстремальном холоде, обеспечиваются элементами установки теплоизоляции. Агрегаты отечественного производства имеют объем от 1 до 100 кубометров. Сепаратор может быть выполненным в виде емкости или же блока. Работа оборудования допускается и в зонах сейсмической активности – до 6 баллов по шкале Рихтера.

Агрегаты применяются на месторождениях газа и нефти, в установке сбора и подготовки сырья. Нефтегазосепараторы являются необходимым оборудованиям в нефтедобывающей промышленности, а также на газораспределительных станциях.

Поставка нефтегазосепараторов (НГС) в г. Тамбов осуществляется из Пензы

Технические характеристики нефтегазосепараторов (НГС)

Параметры Внутренний диаметр, мм Объемная производительность
по нефти, м3/ч по газу, м3/ч
НГС 0,6 (0,4)- 1200 1200 20+100 20700
НГС 1,0 (0,8)- 1200 23300
НГС 1,6 (1,4)- 1200 31400
НГС 2,5 (2,2)- 1200 39000
НГС 4,0 (3,6)- 1200 55000
НГС 6,3 (5,7)- 1200 74900
НГС 0,6 (0,4)- 1600 1600 45+225 41400
НГС 1,0 (0,8)- 1600 46700
НГС 1,6 (1,4)- 1600 62900
НГС 2,5 (2,2)- 1600 78000
НГС 4,0 (3,6)- 1600 110000
НГС 6,3 (5,7)-1600 149500
НГС 0,6 (0,4)-2000 2000 86+430 62200
НГС 1,0 (0,8)-2000 70000
НГС 1,6 (1,4)-2000 94400
НГС 2,5 (2,2)-2000 117200
НГС 4,0 (3,6)-2000 165000
НГС 6,3 (5,7)-2000 224800
НГС 0,6 (0,4)-2400 2400 160+800 82900
НГС 1,0 (0,8)-2400 93500
НГС 1,6 (1,4)-2400 125500
НГС 2,5 (2,2)-2400 156300
НГС 4,0 (3,6)-2400 220000
НГС 0,6 (0,4)-3000 3000 300+1500 124000
НГС 1,0 (0,8)-3000 140000
НГС 1,6 (1,4)-3000 1 88000
НГС 2,5 (2,2)-3000 234000
НГС 4,0 (3,6)-3000 33000
НГС 0,6 (0,4)-3400 3400 450+2250 165000
НГС 1,0 (0,8)-3400 1 87000
НГС 1,6 (1,4)-3400 251000
НГС 2,5 (2,2)-3400 312000
НГС 4,0 (3,6)-3400 440000

Технические характеристики нефтегазосепараторов со сбросом воды (НГСВ)

Обозначение Давление,
МПа
Тип Масса,
кг
Производительность Объем,
м3
по нефтеводяной
смеси, м3
по газу, м3
НГСВ 2000 0,6 I 6600 от 26 до 70 6190 25
I П 7475
II 6485
II П 7360
1,0 I 7655 8500
I П 8550
II 7540
II П 8435
1,6 I 8715 12500
I П 9590
II 8600
II П 9475
2,5 I 12010 18500
I П 12885
II 11870
I П 12745
4,0 I 15090 27400
I П 15200
II 14980
II П 15090
НГСВ 2400 0,6 I 9060 от 52 до 140 12380 50
I П 10280
II 8870
II П 10690
1,0 I 10640 17100
I П 11860
II 10450
II П 11670
1,6 I 13840 25000
I П 15060
II 13650
II П 14870
2,5 I 19080 37000
I П 20300
II 18695
II П 19915
4,0 I 28055 54900
I П 29275
II 27695
II П 28915
НГСВ 3000 0,6 I 17100 от 105 до 280 24700 100
I П 20130
II 16900
II П 19930
1,0 I 19260 34100
I П 22290
II 19060
II П 22090
1,6 I 26100 49800
I П 29130
II 25900
II П 28930
2,5 I 34480 73900
I П 37510
II 34160
II П 37190
4,0 I 51645 109200
I П 54675
II 53125
II П 54335
НГСВ 3400 0,6 I 31550 от 210 до 560 37050 200
I П 35400
II 31170
II П 35020
1,0 I 35750 51300
I П 39600
II 35370
II П 39220
1,6 I 48350 75000
I П 52200
II 47970
II П 51820

Технические характеристики трехфазных сепараторов (ТФС)

Объем, куб.м. Расчетное давление, Мпа Внутренний диаметр, мм Производительность по нефтеводяной смести, куб.м/час Производительность по газу, куб.м/час Максимальная температура рабочей среды Число циклов нагружения за весь срок службы
6,3 - 200 0,6 - 6,3 1200 - 3400 26 -280 6000 - 110000 100 С 10 000

Эскиз сепаратора нефтегазового типа I, I-П, II, II-П

Эскиз нефтегазосепаратора со сбросом воды (НГСВ)

Сепараторы нефтегазовые со сбросом воды (НГСВ) (схема)

Эскиз трехфазного сепаратора (ТФС)

Для заказа нашей продукции вы можете скачать опросный лист на нефтегазосепараторы и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
